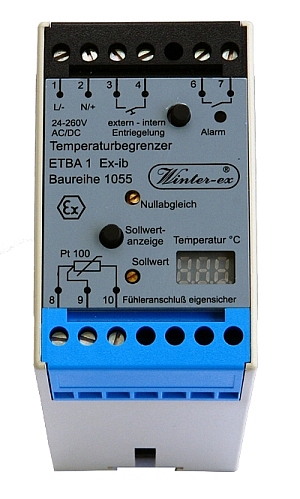

Elektronischer Temperaturbegrenzer ETBA 1 Ex-ib Baureihe 1055
Ex-geschützt gemäß RL2014/34/EU, EN 60 079-0, EN 60 079-11,EMV-Prüfung NAMUR NE21

Elektronische Temperaturbegrenzer ETBA 1 Ex-ib Baureihe 1055 dienen in Verbindung mit Widerstandsthermometern zur Temperaturbegrenzung von Betriebseinrichtungen, die in explosionsgefährdeten Räumen arbeiten. Der ETBA befindet sich im Ex-freien Bereich. Das Widerstandsthermometer wird im Ex-Bereich installiert und ist Bestandteil des eigensicheren Stromkreises.
Sobald die Fühlertemperatur den eingestellten Grenzwert überschreitet, wird der Begrenzerstromkreis geöffnet und verriegelt. Die Verriegelung lässt sich durch die interne Entriegelungstaste oder durch einen externen Taster aufheben.

Anwendungsbereich
II (2) G [Ex ib] IIC/IIB

Netzanschluß
Weitbereichsnetzteil 24 - 265V AC/DC

Meßbereich
 0...450°C

Temperaturfühler
Pt100 in 3- oder 2-Leiterschaltung über eigensicheren Meßstromkreis
(kein Ex-Temperaturfühler nötig)

Temperaturanzeige und Fehlermeldungen
mittels 7-Segmentanzeige

Begrenzeralarmanzeige
LED signalisiert Fehler, Gerät ist verriegelt, Stromausfall oder abschalten der Versorgungs- spannung beeinflussen die Verriegelung nicht

Entriegelung
intern über eingebauten Entriegelungsknopf

Relaisausgang
Öffner; Höchstwerte
250 VAC,
5A,  100VA oder 48 VDC, 1A oder
24 VDC, 5A; 100W,  im Störungsfall öffnend

Schutzart
IP20 EN60529

Abmessungen
B 45 x H 75 x T 110mm

Gewicht
ca. 210g

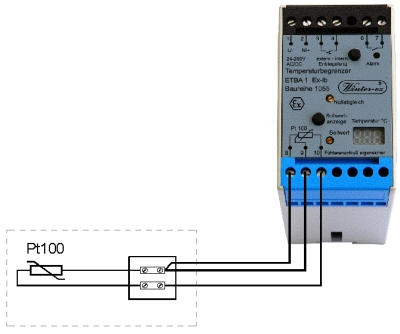

Anschluß des Temperaturfühlers

Beispiel: Pt 100

Der Anschluss des Temperaturfühler kann im 2 oder 3-Leiterschaltung erfolgen
