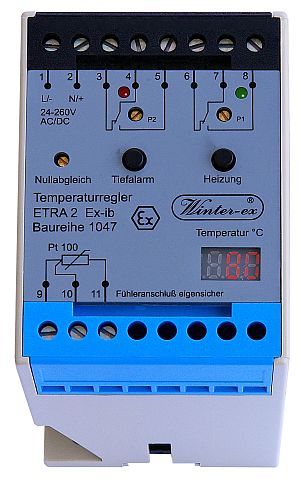

Elektronischer Temperaturregler ETRA 2 Ex-ib  Baureihe 1047
Ex-geschützt gemäß RL2014/34/EU, EN 60079-0:2006, EN 60079-11:2007, EMV-Prüfung NAMUR NE21

Elektronische Temperaturregler ETRA 2 Ex-ib Baureihe 1047 dienen in Verbindung mit Widerstandsthermometern zur Regelung von Betriebseinrichtungen, die in explosionsgefährdeten Räumen arbeiten. Das Widerstandsthermometer wird im Ex-Bereich installiert und ist Bestandteil des eigensicheren Stromkreises.
Der Temperatursollwert wird mittels Einstellpotentiometer P1 eingestellt.
Der Tiefalarmsollwert wird mittels Einstellpotentiometer P2 eingestellt.

Anwendungsbereich
II (2) G [Ex ib] IIC/IIB

Netzanschluß
Weitbereichsnetzteil 24 - 265V AC/DC

Meßbereich
 0...450°C

Temperaturfühler
Pt100 in 3- oder 2-Leiterschaltung über eigensicheren Meßstromkreis
(kein Ex-Temperaturfühler nötig)

Temperaturregler und Tiefalarmfunktion
Zur Erfassung beider Messwerte ist nur ein Temperaturfühler nötig

Temperaturanzeige und Fehlermeldung
mittels 7-Segmentanzeige

Tiefalarm
unabhängig vom Heiztemperatursollwert einstellbar

Relaisstellungsanzeige
Schaltstellungsanzeige der Relaiskontakte mittels LED’s

Relaisausgang Temperaturregler und Tiefalarm
je ein Wechsler; Höchstwerte
250 VAC,
5A,  100VA oder 48 VDC, 1A oder
24 VDC, 5A; 100W

Schutzart
IP20 EN60529

Abmessungen
B 55 x H 75 x T 110mm

Gewicht
ca. 260g

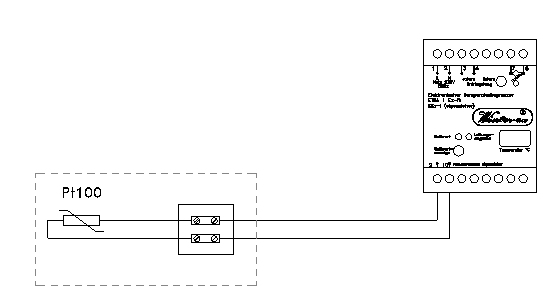

Anschluß des Temperaturfühlers

Beispiel: Pt 100

Der Anschluss des Temperaturfühler kann im 2 oder 3-Leiterschaltung erfolgen
