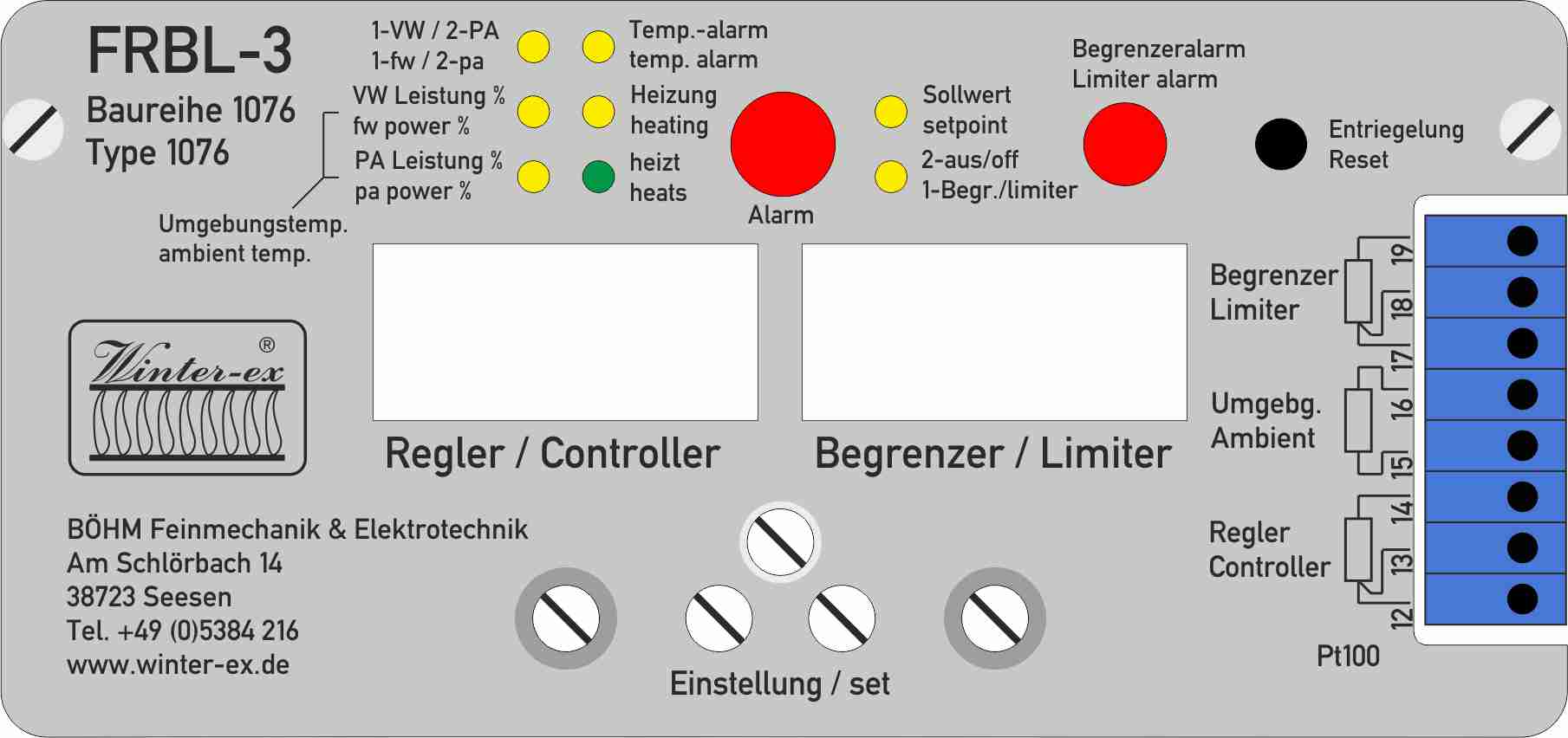

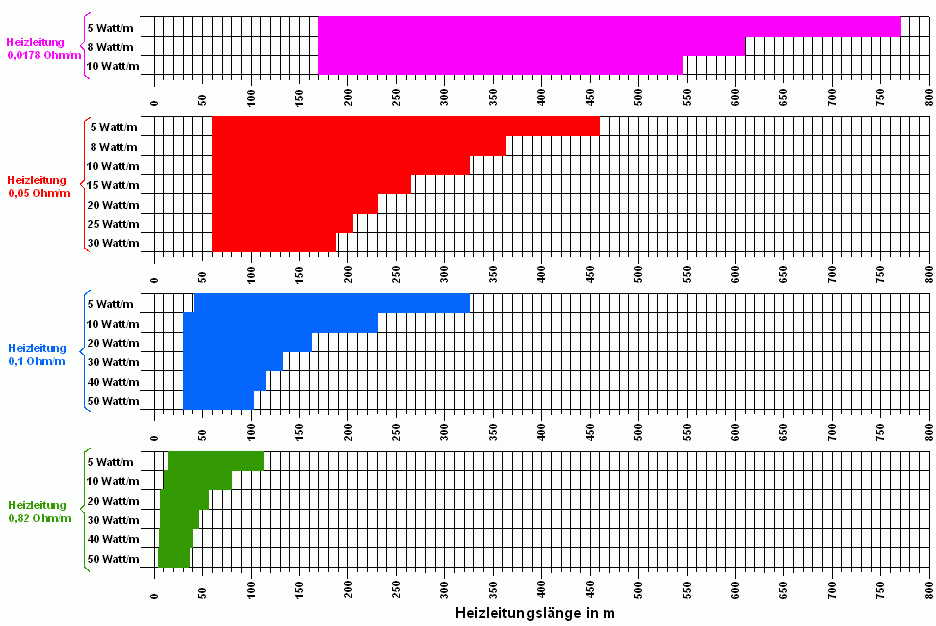

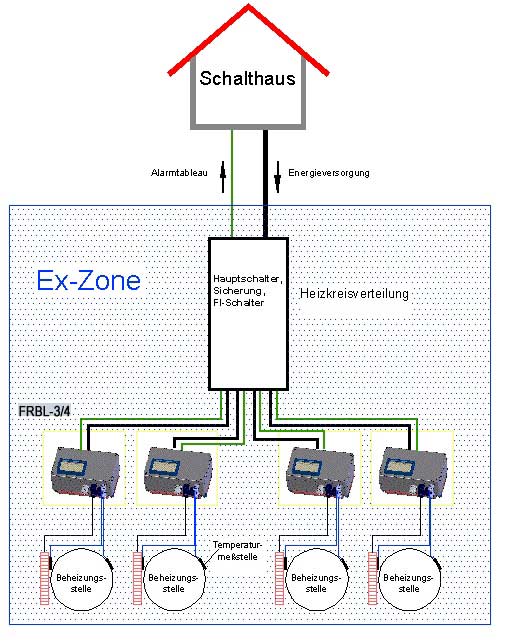

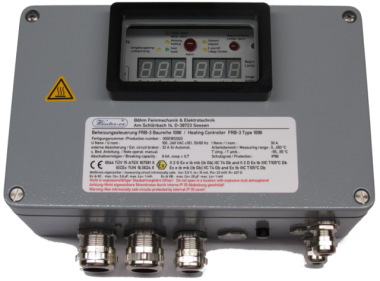

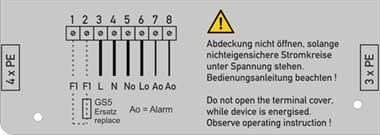

Ex-Beheizungsteuerung FRBL-3   Baureihe 1076 nach Atex - Richtlinie 2014/34/EU Das FRBL-3 ist eine Weiterentwicklung des FRBL-2. In der Beheizungssteuerung FRBL-3 sind Temperaturregler, Temperaturbegrenzer und Leistungsteil, einschließlich allpolig schaltendem Hauptschütz und Leistungsregelung, integriert. Das Leistungsteil ermöglicht durch Vollwellen- oder Phasenanschnittsteuerung eine Leistungsanpassung. Die Betriebsart Phasenanschnitt/Vollwellensteuerung kann jederzeit umgeschaltet werden. Die Längen von Heizleitungen mit Festwiderstand können in weiten Bereichen frei gewählt werden, eine exakte Berechnung ist nicht erforderlich. Es ergibt sich bei niedrigeren Kosten eine größere Gestaltungsfreiheit, als sie von selbst limitierenden Heizleitungen bekannt ist. Die Längen bestehender Heizkreise können bei gleicher spezifischer Leistung (W/m) geändert werden, ebenso kann die Heizleistung bei unveränderter Länge erhöht oder verringert werden. Die optimale Heizleitungsauswahl kann anhand einer Tabelle durchgeführt werden. Merkmale ● Anwendungsbereich II 2 G Ex e ib mb [ib Gb] IIC T4 Gb II D Ex tb IIIC T105°C Db ● Temperaturregler Einstellbereich 0..450°C ● Temperaturbegrenzer Einstellbereich 0..450°C ● Leistungsteil Leistung 100-240V/30A /6,8KW wählbar zwischen Vollwellen- oder Phasenanschnittbetrieb ● Modulbauweise Das Steuerungsmodul kann vor Ort ohne Demontage des  Gehäuses ausgetauscht werden. ● Temperaturfühler Pt100 für Regler und Begrenzer über eigensicheren Meßstromkreis (kein Ex-Temperaturfühler nötig) ● Einstellung in gasexplosionsgefährdeten Bereichen Die Einstellung der Temperaturwerte ist während des Betriebes, in der Ex-Zone 1, erlaubt. ● Einstellung im Bereich mit brennbarem Staub Bei Gefahren durch explosionsfähige Staubatmosphären darf das Gehäuse nicht geöffnet werden ● Entriegelung Begrenzer Über einen Taster kann der Temperaturbegrenzer entriegelt werden ● Externe Störmeldung Potenialfreier Wechsler 5A, 250V AC, 100VA oder 5A, 24V DC, 100W ● Schutzart IP66 EN60529 ● Abmessungen / Gewicht Art.Nr. 1076-000 (L 260 x B 160 x H 108mm) 4,1 kg            Einfache Bedienung Die Bedienung der beiden Funktionseinheiten erfolgt mit Hilfe je eines Drehencoders. Jeder Einstellwert ist durch eine zugeordnete gelbe Status LED erkennbar Energieversorgung Beispiel: Die Energieversorgung kann über eine Feldverteilung erfolgen. Anwendungsmöglichkeit im Betriebsmodus Phasenanschnitt Heizleitungsauswahlgrafik In dieser Grafik wird die Anpassungsmöglichkeit des FRBL-2 dargestellt. Am Beispiel von 4 Heizleitungstypen wird der durch das FRBL-2 mögliche Einsatzbereich gezeigt. Deutlich wird der große Längenspielraum bei gleichbleibender spezifischer Leistung (W/m). So ist es möglich einen projektierten Heizkreis ohne Leistungsänderung zu verkürzen bzw. zu verlängern. Bei geschickter Heizleitungsauswahl besteht die Möglichkeit die spezifische Leistung (W/m) durch Einstellung am FRBL-2 zu verändern. Dies ist ein erheblicher Vorteil gegenüber Heizkreisen mit selbst limitierenden Heizleitungen. Anwendungsbeispiel Gegeben Heizleitungslänge 160m Heizleistung 20Watt/m     Gewählt Heizleitung R = 0,05 Ohm/m mögliche Heizleitungslänge 60 bis 230m Angaben ohne Gewähr Ergebnis 1. Die Heizleitungslänge kann ohne Veränderung der Heizleistung (W/m) um 70m verlängert bzw. um 100m gekürzt werden. 2. Die Leistung der 160m langen Heizleitung kann zwischen 5...30W/m frei gewählt werden. Durch die Anwendung des FRBL-2 sind weniger Heizleitungstypen nötig. Nachträglich kann in weiten Bereichen eine Leistungsänderung (W/m) durchgeführt werden.
