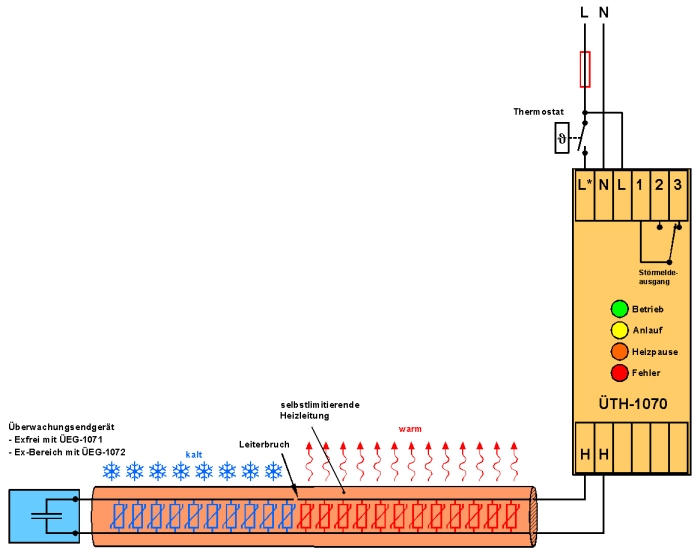

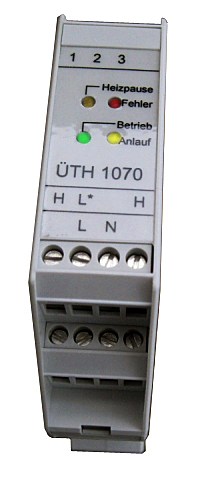

Heizleitungsüberwachung ÜTH  Baureihe 1070 Heizleitungsüberwachungen ÜTH der Baureihe 1070 dienen in Verbindung mit dem ÜEG Baureihe 1071 oder ÜEG Baureihe 1072 (Phasenschiebekondensator) zur Überwachung von selbstlimitierenden Heizleitungen. Das Gerät wird im Ex-freien Raum installiert und verbessert die Betriebssicherheit und Zuverlässigkeit einer elektrischen Beheizung. Die Beheizung kann im Ex- oder Ex-freien Raum betrieben werden. Funktion: Das ÜTH überwacht während des Heizbetriebs und der Heizpausen das Heizkabel auf Leiterbruch der parallelen Versorgungsleitungen im Heizkabel.  Schaltet der Zweipunktregler/Thermostat die Heizung ein, entsteht durch einen am Ende des Heizkabels angeschlossen Kondensator eine Phasenverschiebung. Diese Phasenverschiebung wird zur Fehlerauswertung genutzt. Das ÜTH signalisiert über Leuchtdioden und einen externen potentialfreien Kontakt  die Fehlermeldung.   Merkmale ● Versorgungsspannung 230V AC, ±10%, 50/60Hz ● Laststrom max. 20A ● Anschlussklemmen Anschlussquerschnitt max. 4mm² ● Versorgungsspannung 230V AC, ±10%, 50/60Hz ● Relaisstellungsanzeige Schaltstellungsanzeige der Relaiskontakte mittels LED’s ● Störmelderelaisausgang 3A, 250V AC ● Gehäuse Polycarbonatgehäuse für Befestigung auf Normschiene ● Schutzart IP20 EN60529 ● Abmessungen 22,5 x 115 x 100mm ● Gewicht ca. 200g Betriebsablauf: Der Thermostat schaltet die Heizung ein. Über die beiden Versorgungsleiter in der Heizleitung werden die selbst begrenzenden Heizelemente an Netzspannung gelegt, die Heizleitung wird warm.  Tritt im Versorgungsleiter ein Bruch auf funktioniert die Heizleitung nur bis zur Bruchstelle. Ein solcher Fehler ist eventuell schwer zu entdecken, da die Heizleitung teilweise noch funktioniert. Will man diesen Fehler vermeiden setzt man das ÜTH-1070 ein. Das ÜTH-1070 wird zwischen Thermostat und Heizleitung geschaltet, am Ende der Heizleitung wird das ÜEG-1071 bzw. ÜEG-1072 angeschlossen. Im ÜEG-1071/ÜEG-1072 befindet sich ein Kondensator, er bewirkt eine Phasenverschiebung, die vom ÜTH-1070 zur Fehlererkennung genutzt wird. Das ÜTH-1070 hat eingebaute Leuchtdioden die den Schaltzustand anzeigen. Die externe Fehlermeldung erfolgt über einen potentialfreien Relaisausgang.
