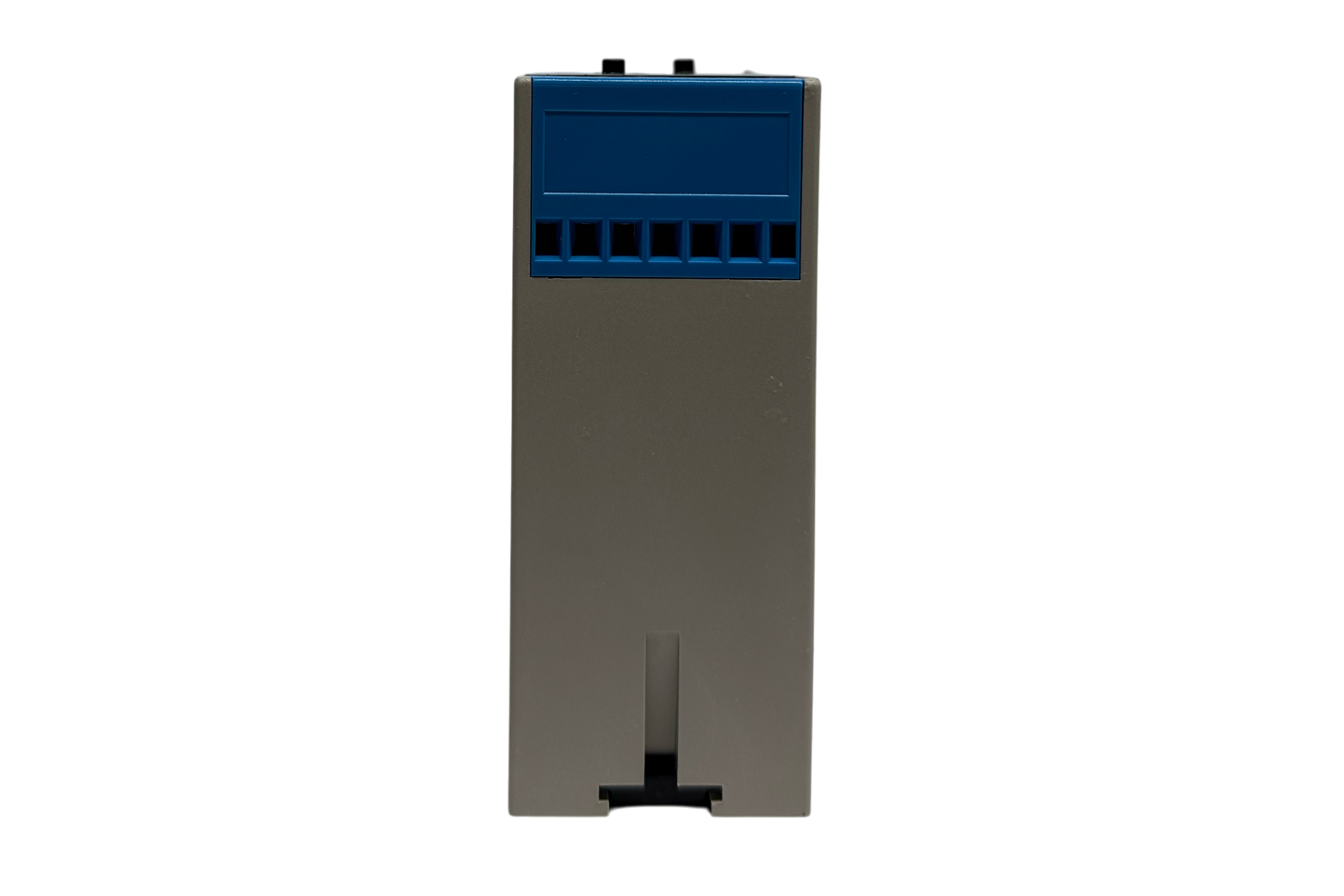

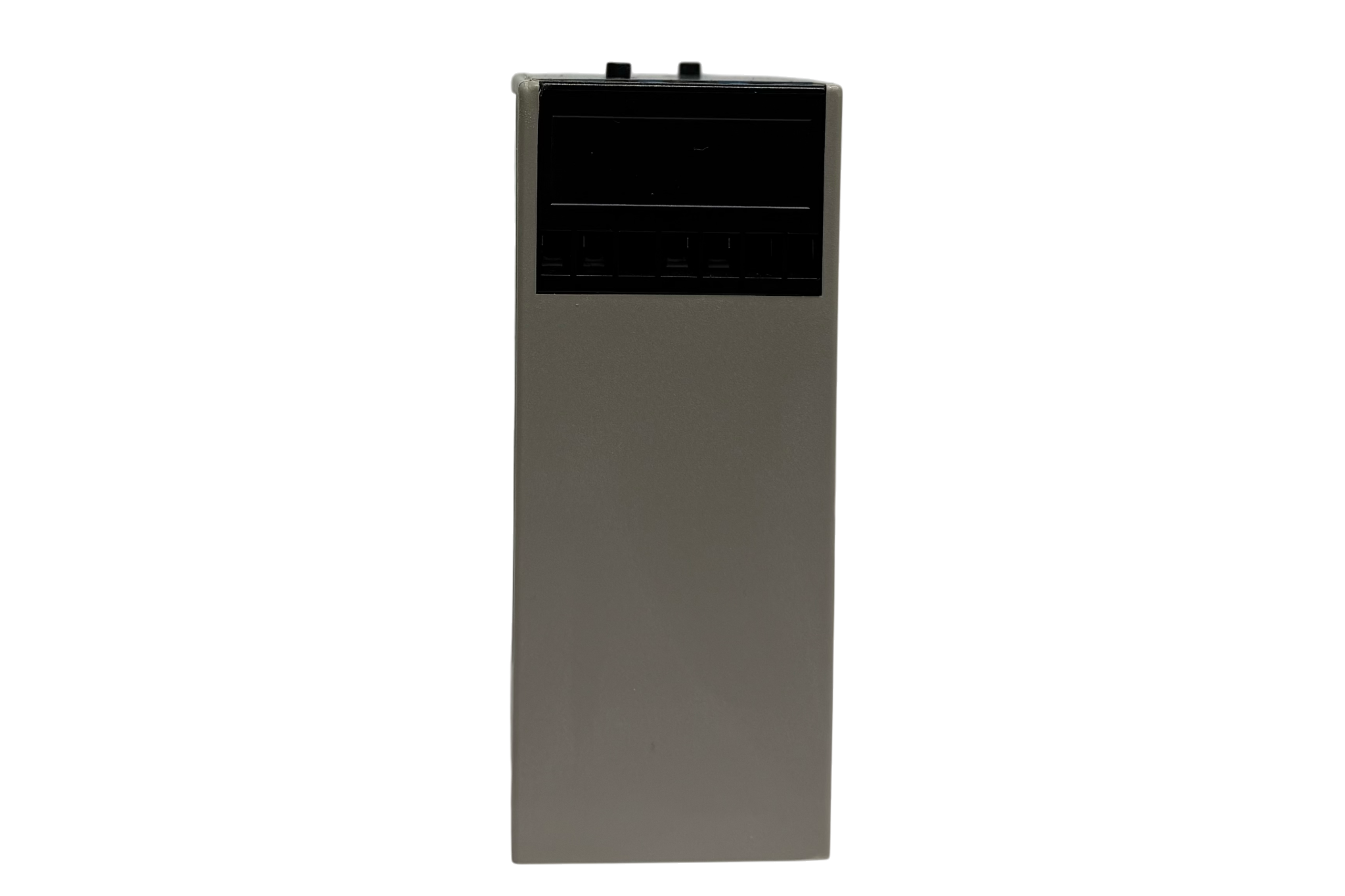

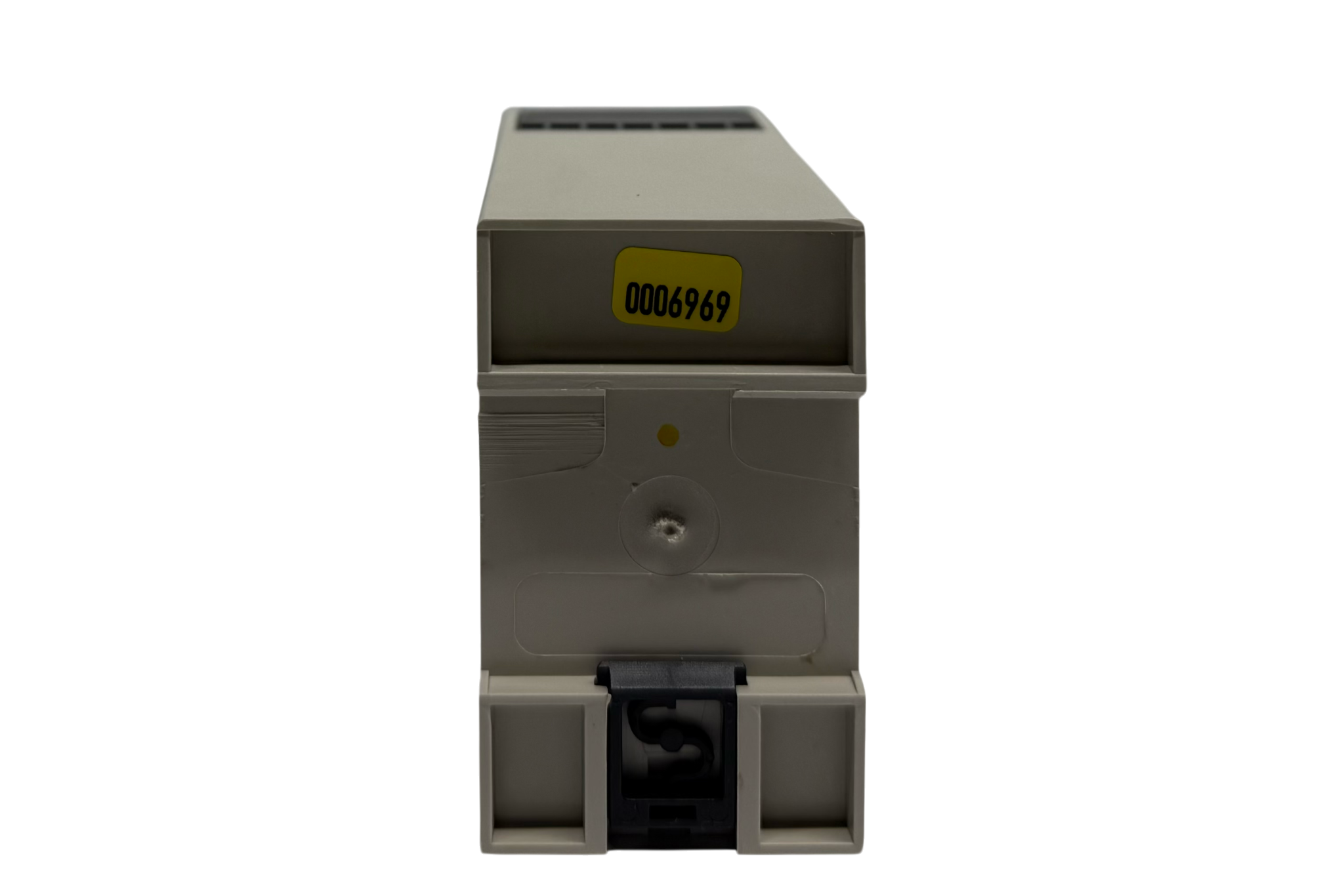

Elektronischer Temperaturbegrenzer ETBA 1 Ex-ib Baureihe 1055
Produktdetails
Elektronische Temperaturbegrenzer ETBA 1 Ex-ib der Baureihe 1055 dienen in Verbindung mit Widerstandsthermometern zur Temperaturbegrenzung von Betriebseinrichtungen, die in explosionsgefährdeten Räumen arbeiten. Der ETBA befindet sich im Ex-freien Bereich; das Widerstandsthermometer wird im Ex-Bereich installiert und ist Bestandteil des eigensicheren Stromkreises.
Sobald die Fühlertemperatur den eingestellten Grenzwert überschreitet, wird der Begrenzerstromkreis geöffnet und verriegelt. Die Verriegelung lässt sich über die interne Entriegelungstaste oder einen externen Taster aufheben.
Ex-Schutz gemäß RL 2014/34/EU, EN 60079-0, EN 60079-11; EMV-Prüfung NAMUR NE21.
- Anwendungsbereich: II (2) G [Ex ib] IIC/IIB
- Netzanschluss: Weitbereichsnetzteil 24–265 V AC/DC
- Meßbereich: 0…450 °C
- Temperaturfühler: Pt100 in 3- oder 2-Leiterschaltung über eigensicheren Meßstromkreis (kein Ex-Temperaturfühler nötig)
- Temperaturanzeige und Fehlermeldungen: mittels 7-Segment-Anzeige
- Begrenzeralarmanzeige: LED signalisiert Fehler; Gerät bleibt verriegelt, Stromausfall oder Abschalten der Versorgungsspannung beeinflusst die Verriegelung nicht
- Entriegelung: intern über eingebauten Entriegelungsknopf

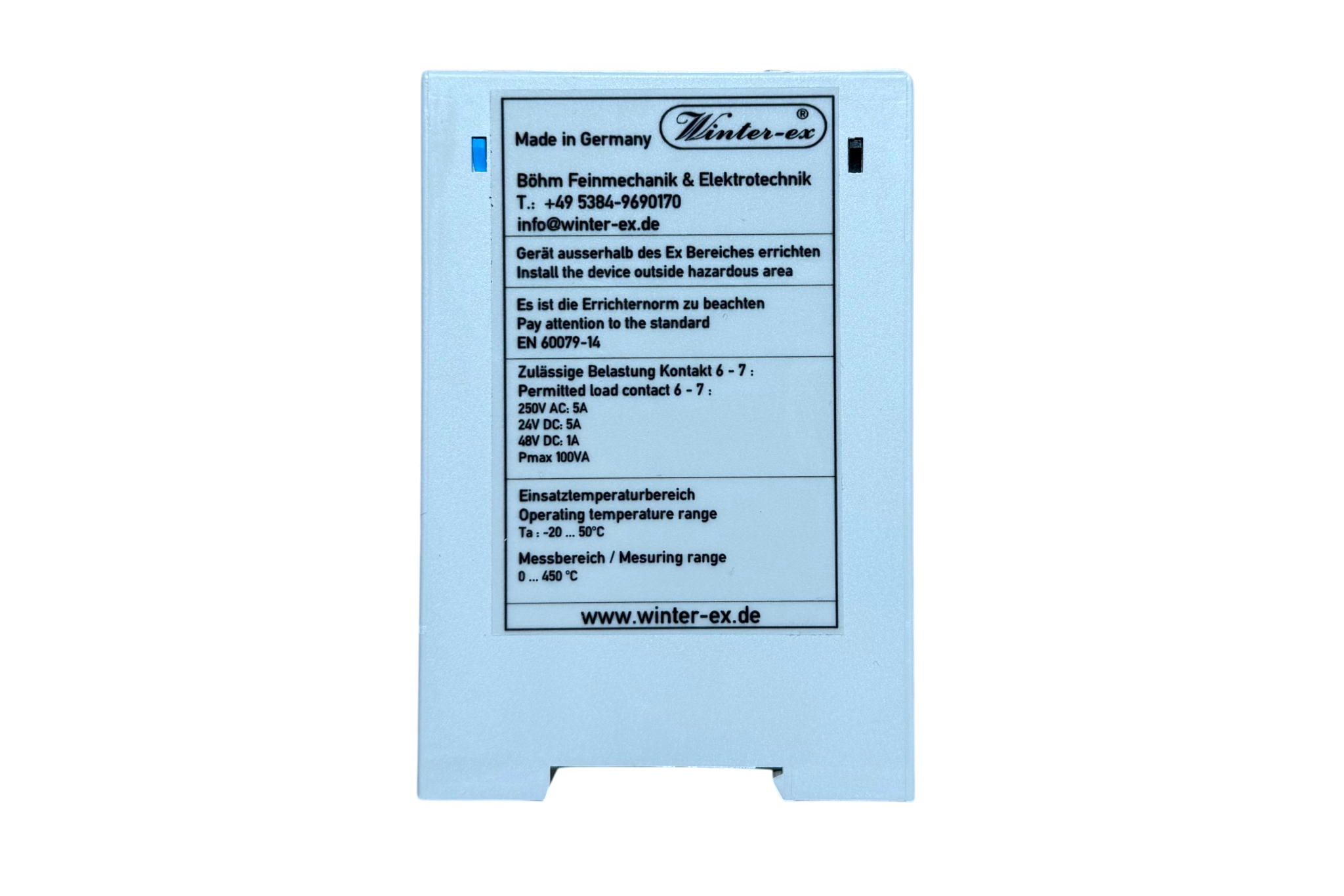

- Relaisausgang: Öffner; Höchstwerte 250 V AC, 5 A, 100 VA oder 48 V DC, 1 A oder 24 V DC, 5 A, 100 W (im Störungsfall öffnend)
- Schutzart: IP20 EN60529
- Abmessungen: B 45 × H 75 × T 110 mm
- Gewicht: ca. 210 g

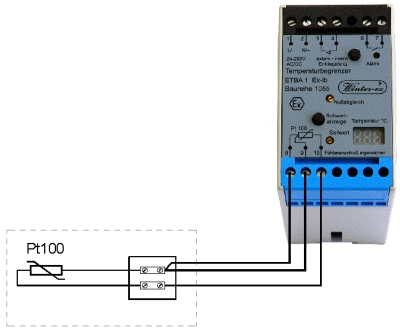

Anschluss des Temperaturfühlers (Beispiel Pt100): Der Anschluss des Temperaturfühlers kann in 2- oder 3-Leiterschaltung erfolgen.
