Beheizungssteuerung FPRB Baureihe 1550/1551

Beheizungssteuerung mit Begrenzer, Regler und Leistungsteil für den Ex-freien Bereich – Vollwellensteuerung mit Analogausgang.

Produktdetails

Bestehend aus Begrenzer, Regler und Leistungsteil. Ideal für den dezentralen Betrieb wird das FPRB einfach zwischen Energieversorgung und Beheizungsstelle im Freifeld geschaltet. Die Leistung wird mit einer speziell für Begleitheizungen entwickelten Vollwellensteuerung eingestellt; Netzstörungen wie beim Phasenanschnitt werden vermieden.

Mit dem FPRB lassen sich Heizleitungen mit Festwiderstand so verlegen, wie man es von selbstlimitierenden Heizleitungen gewohnt ist – nur preiswerter. Eine metergenaue Projektierung ist nicht nötig; das FPRB (Baureihe 1550) kompensiert größere Abweichungen nach oben und unten. Die Heizleitungsauswahl erfolgt anhand einer Tabelle.

Leistungsausgang Baureihe 1550: zweiphasiger leistungsfähiger Relaisausgang gepaart mit einer Vollwellen-Triac-Steuerung. Die störungsfreie Leistungseinstellung ist in 5-%-Schritten zwischen 10 % und 100 % wählbar; im Regelbetrieb arbeitet die Triacsteuerung als Zweipunktregler. Maximaler Strom 16 A (20) bei 100 %.

Leistungsausgang Baureihe 1551: zweiphasiger leistungsfähiger Relaisausgang; im Regelbetrieb Zweipunktregler. Maximaler Strom 25 A.

  • Anwendungsbereich: nur im Ex-freien Bereich zu verwenden
  • Betriebsspannung: 60…253 V AC, 50/60 Hz
  • Begrenzer: 3 wählbare Betriebsmodi – (1) Begrenzer mit Verriegelung bei Störung, (2) Wächterfunktion ohne Verriegelung, (3) keine Funktion / keine Wertanzeige für alleinigen Reglerbetrieb
  • Entriegelung Begrenzer: über einen Taster im Gehäuse oder externen Taster (Fernentriegelung)
  • Temperaturregler: Einstellbereich 0…+450 °C
  • Tiefalarm: Einstellbereich −30…+450 °C (z. B. zur Funktionsüberwachung der Heizleitung)
  • Temperaturfühler: Pt100 für Regler und Begrenzer
  • Leistungsteil: Baureihe 1550: 20 A/40 °C oder 16 A/50 °C mit Vollwellenbetrieb · Baureihe 1551: 25 A/50 °C mit Relaisausgang
  • Istwert-Analogausgang: 4…20 mA = −50…450 °C, Umax 32 V
  • Externe Störmeldung: potentialfreier Wechsler 3 A, 250 V AC
  • Schutzart: IP66 EN60529

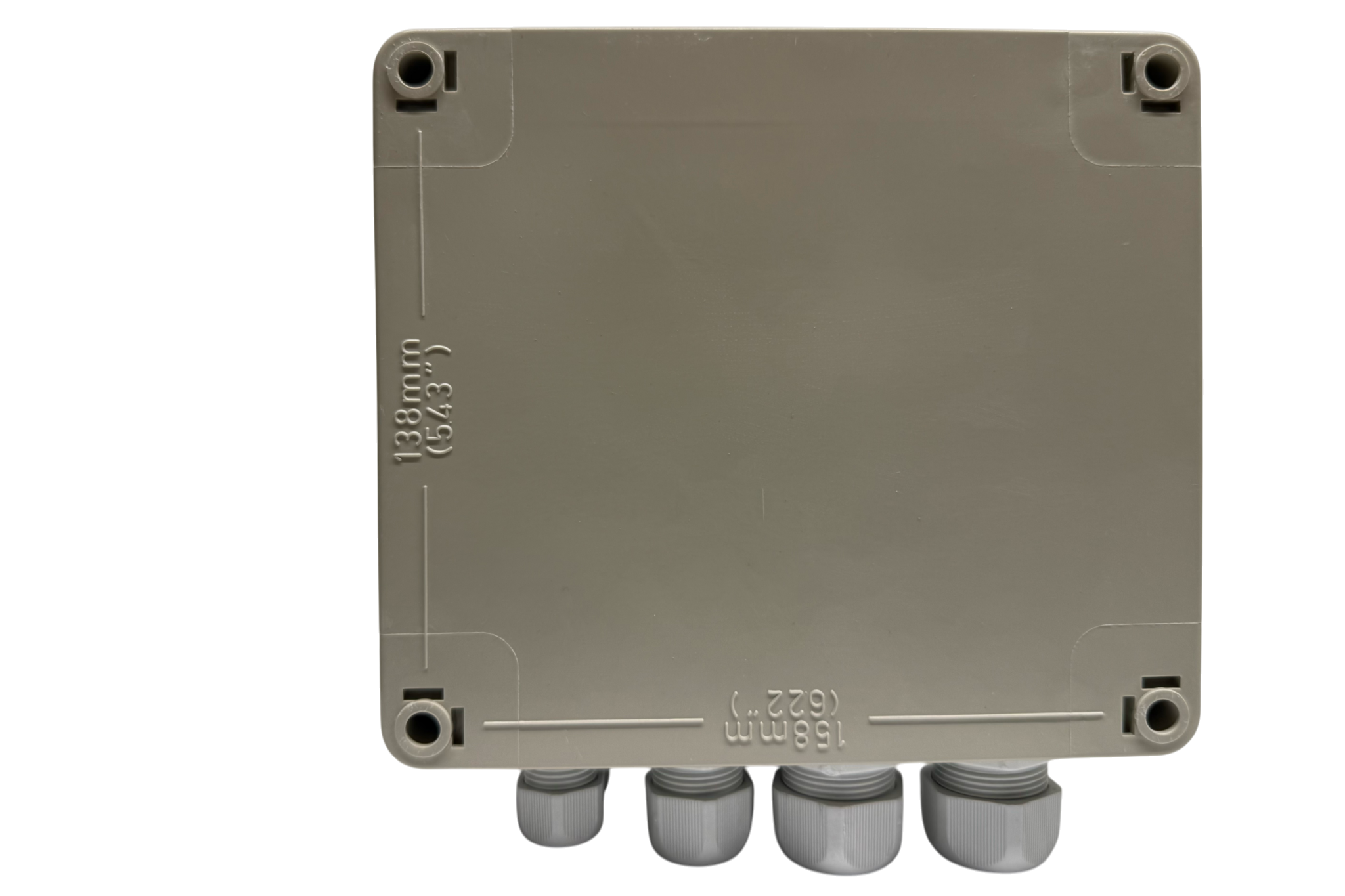

  • Abmessungen: B 180 × H 160 × T 100 mm
  • Gewicht: ca. 2,2 kg

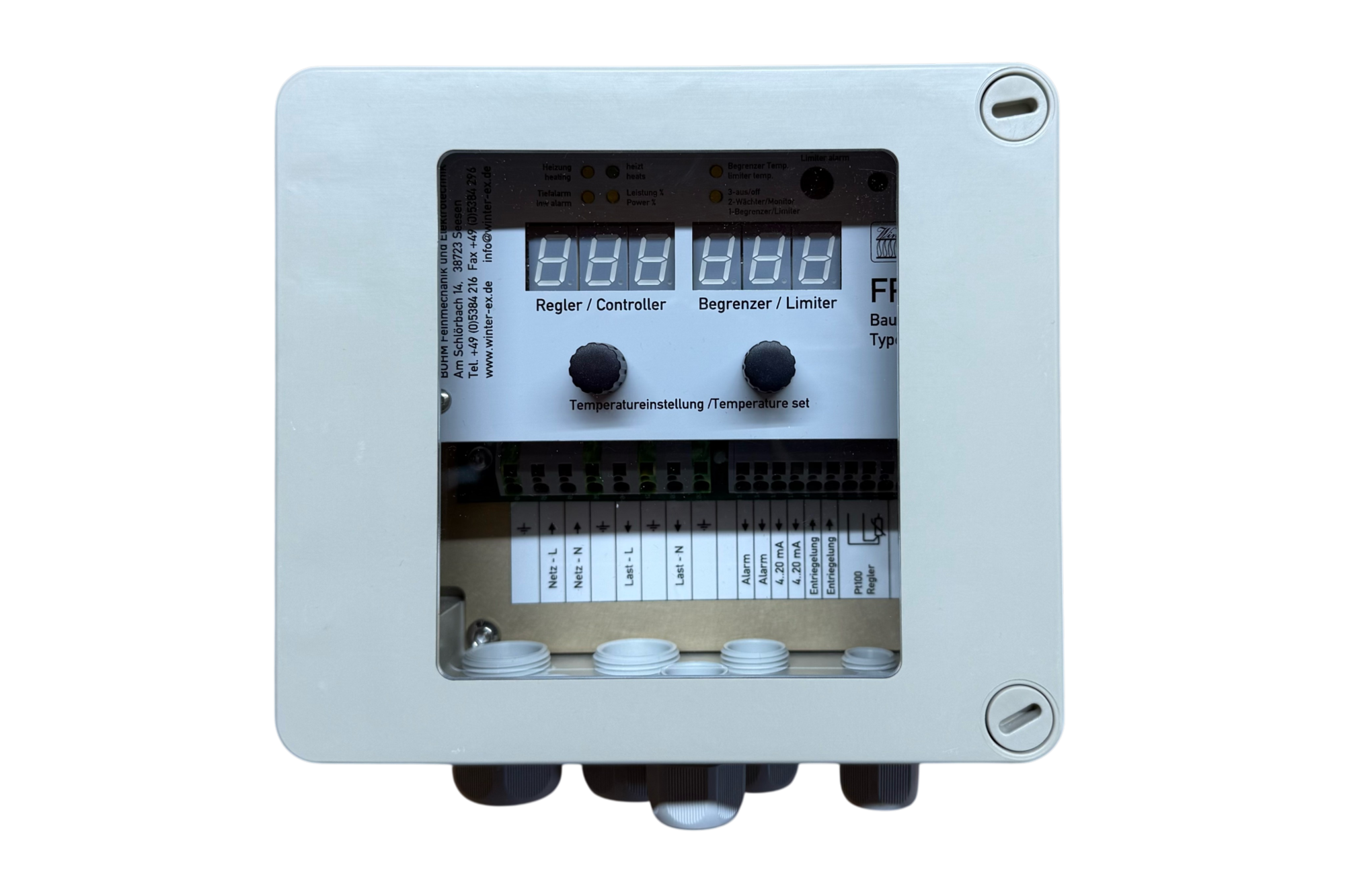

Die Leistungseinstellung erfolgt im Regler-Einstellmenü über den Regler-Drehencoder (Baureihe 1550: in 5-%-Schritten zwischen 10 % und 100 %). Der Begrenzer bietet drei wählbare Betriebsmodi (siehe Technische Daten).

Energieversorgung: Beispiel – die Energieversorgung kann über eine Feldverteilung erfolgen.
