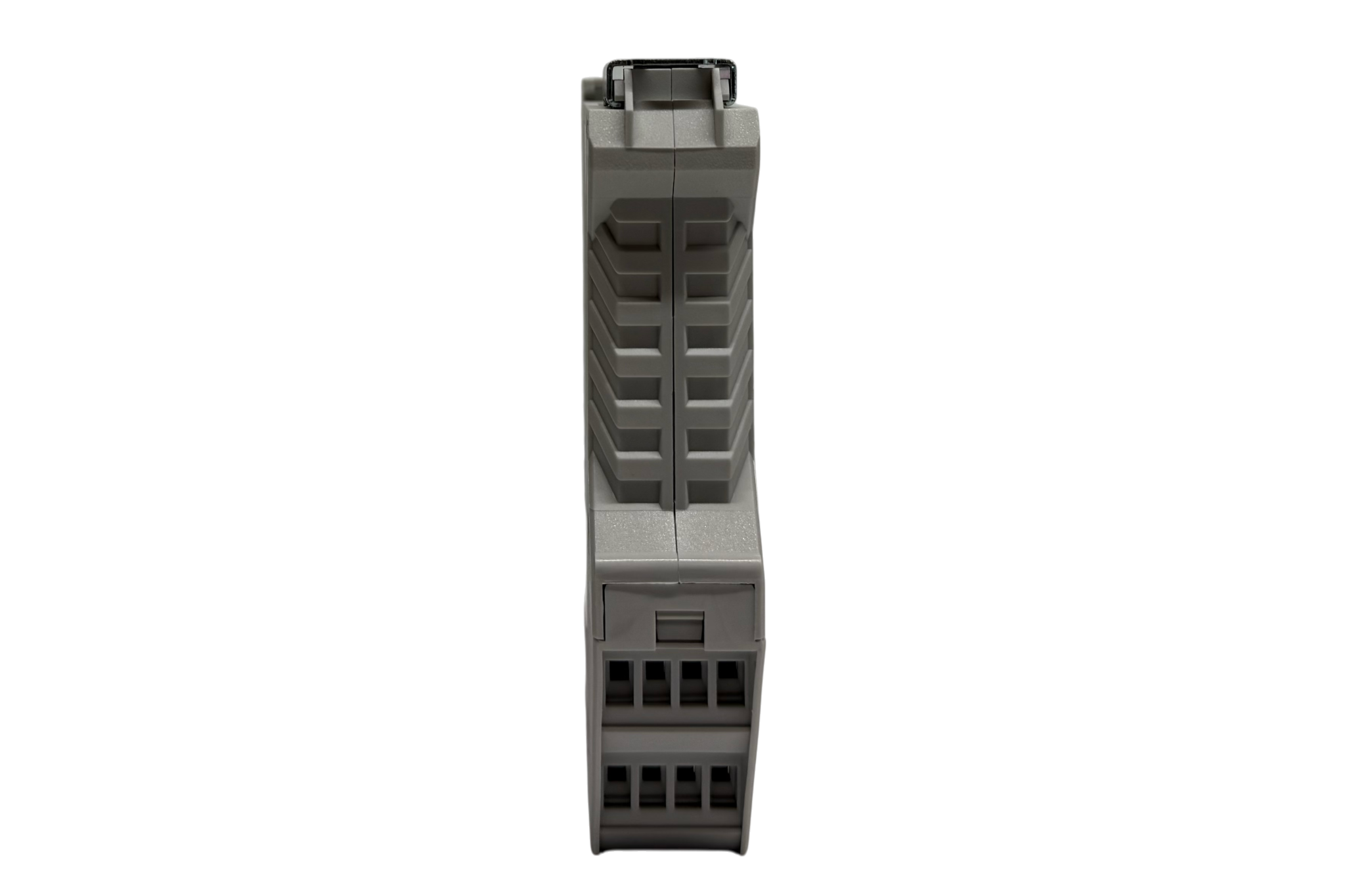

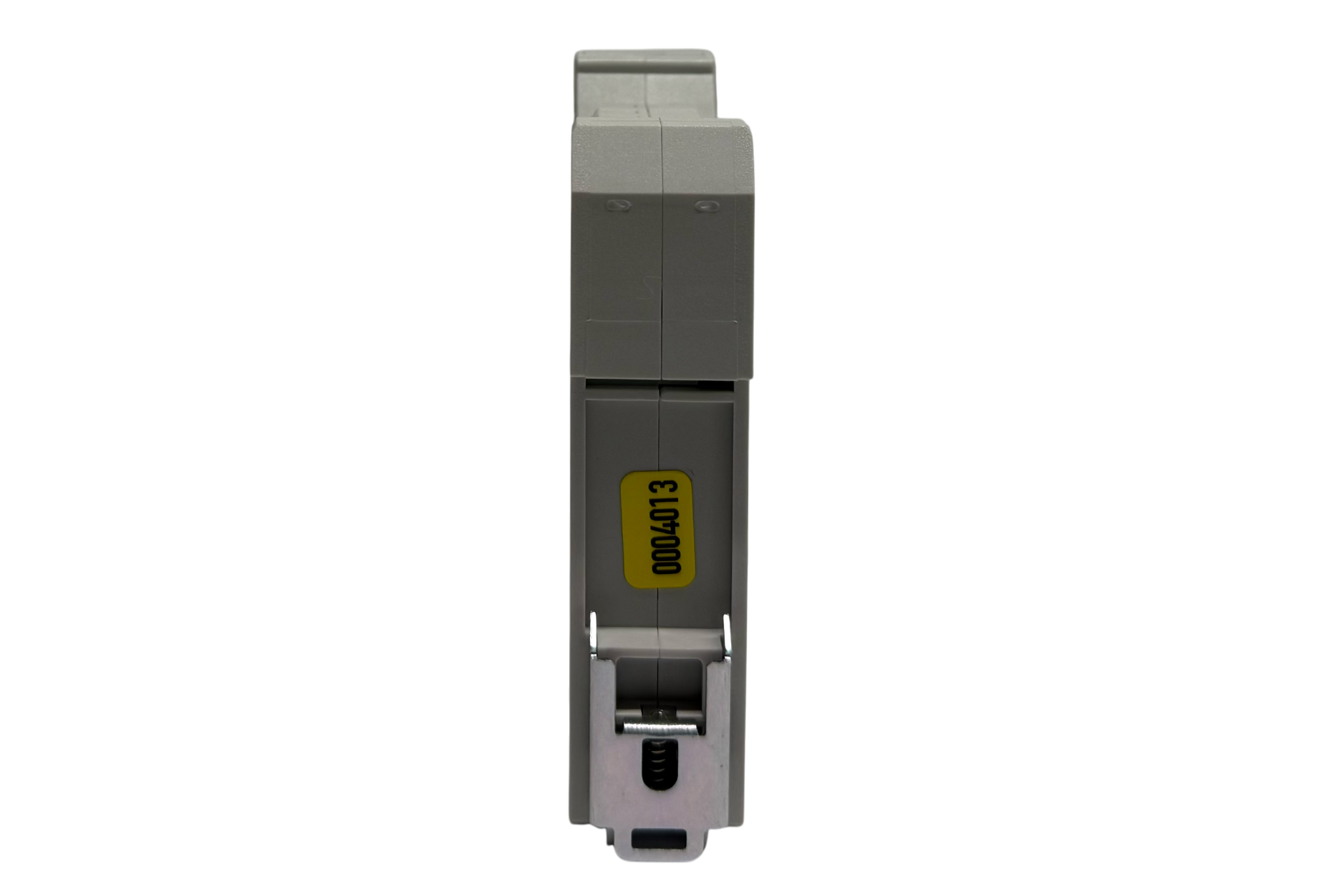

Heizleitungsüberwachung ÜTH Baureihe 1070

Heizleitungsüberwachung für selbstlimitierende Heizleitungen – erkennt Leiterbruch über Phasenverschiebung, für Ex- und Ex-freie Beheizung.

Produktdetails

Heizleitungsüberwachungen ÜTH der Baureihe 1070 dienen in Verbindung mit dem ÜEG Baureihe 1071 oder ÜEG Baureihe 1072 (Phasenschiebekondensator) zur Überwachung von selbstlimitierenden Heizleitungen. Das Gerät wird im Ex-freien Raum installiert und verbessert Betriebssicherheit und Zuverlässigkeit einer elektrischen Beheizung; die Beheizung kann im Ex- oder Ex-freien Raum betrieben werden.

Funktion: Das ÜTH überwacht während des Heizbetriebs und der Heizpausen das Heizkabel auf Leiterbruch der parallelen Versorgungsleitungen. Schaltet der Zweipunktregler/Thermostat die Heizung ein, entsteht durch einen am Ende des Heizkabels angeschlossenen Kondensator eine Phasenverschiebung, die zur Fehlerauswertung genutzt wird. Das ÜTH signalisiert über Leuchtdioden und einen externen potentialfreien Kontakt die Fehlermeldung.

  • Versorgungsspannung: 230 V AC, ±10 %, 50/60 Hz
  • Laststrom: max. 20 A
  • Anschlussklemmen: Anschlussquerschnitt max. 4 mm²
  • Relaisstellungsanzeige: Schaltstellungsanzeige der Relaiskontakte mittels LEDs
  • Störmelderelaisausgang: 3 A, 250 V AC
  • Gehäuse: Polycarbonatgehäuse für Befestigung auf Normschiene
  • Schutzart: IP20 EN60529
  • Abmessungen: 22,5 × 115 × 100 mm
  • Gewicht: ca. 200 g

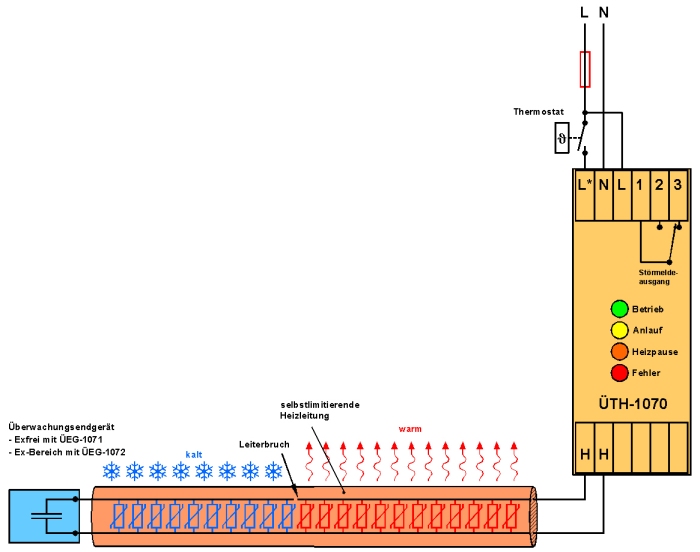

ÜTH Blockschaltbild

Betriebsablauf: Der Thermostat schaltet die Heizung ein. Über die beiden Versorgungsleiter in der Heizleitung werden die selbstbegrenzenden Heizelemente an Netzspannung gelegt, die Heizleitung wird warm. Tritt im Versorgungsleiter ein Bruch auf, funktioniert die Heizleitung nur bis zur Bruchstelle – ein solcher Fehler ist schwer zu entdecken, da die Heizleitung teilweise noch funktioniert.

Zur Vermeidung setzt man das ÜTH-1070 ein: Es wird zwischen Thermostat und Heizleitung geschaltet, am Ende der Heizleitung wird das ÜEG-1071 bzw. ÜEG-1072 angeschlossen. Der darin enthaltene Kondensator bewirkt eine Phasenverschiebung, die das ÜTH-1070 zur Fehlererkennung nutzt. Eingebaute Leuchtdioden zeigen den Schaltzustand an; die externe Fehlermeldung erfolgt über einen potentialfreien Relaisausgang.
