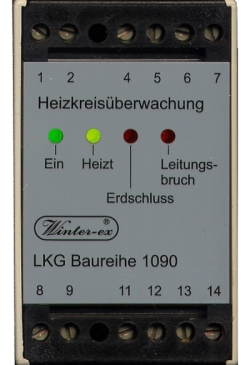

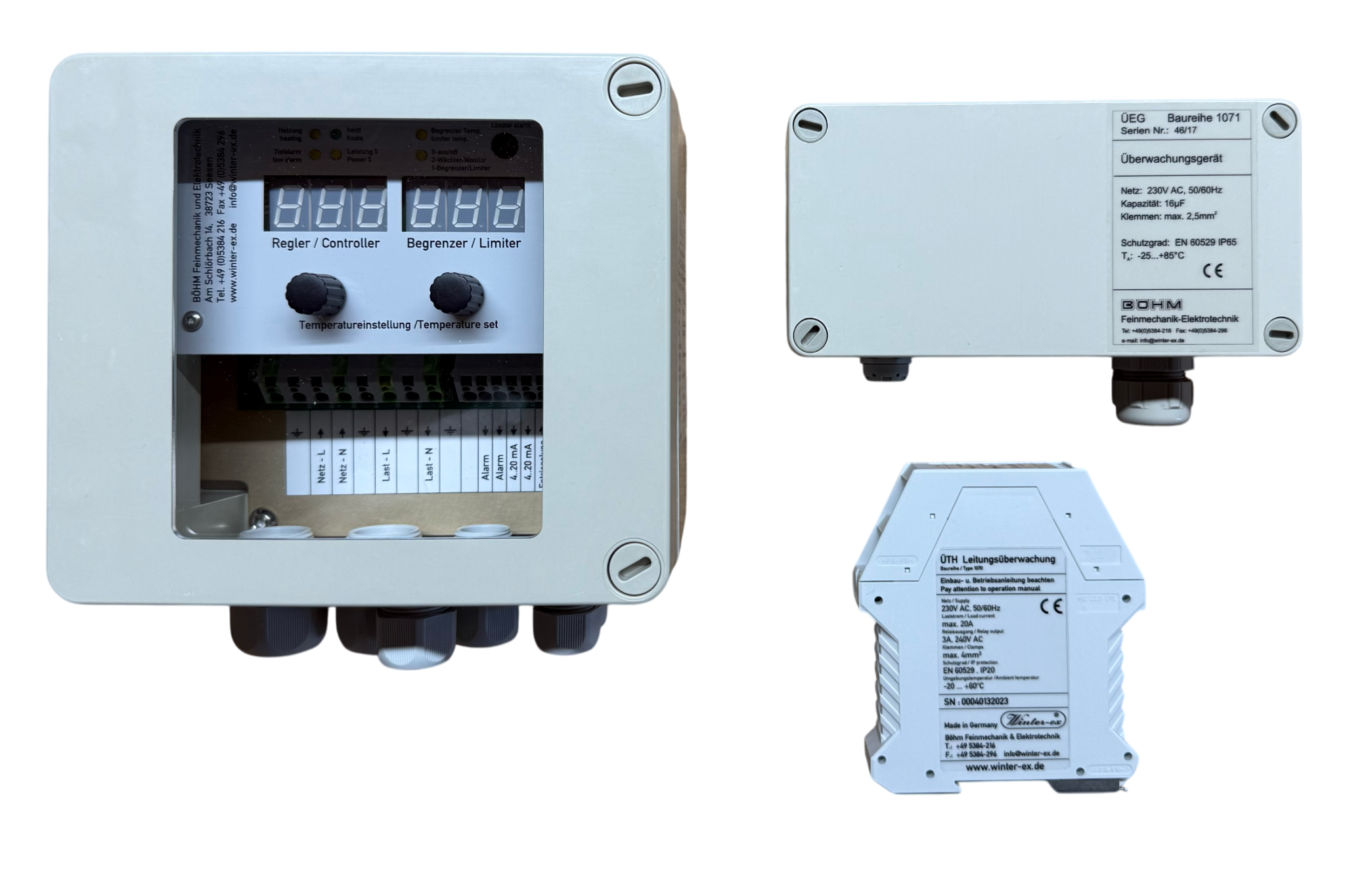

Heizleitungsüberwachung LKG Baureihe 1090
Produktdetails
Heizleitungsüberwachungen LKG der Baureihe 1090 dienen in Verbindung mit temperaturgeregelten Beheizungssteuerungen der Überwachung von Heizleitungen.

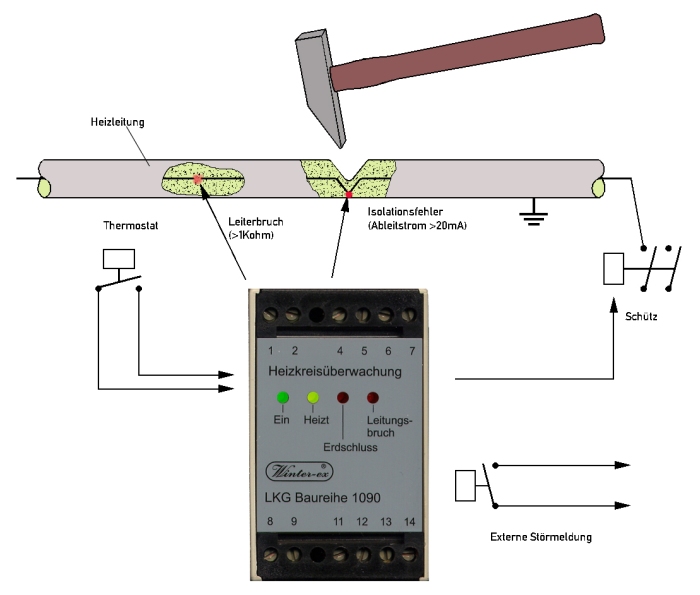

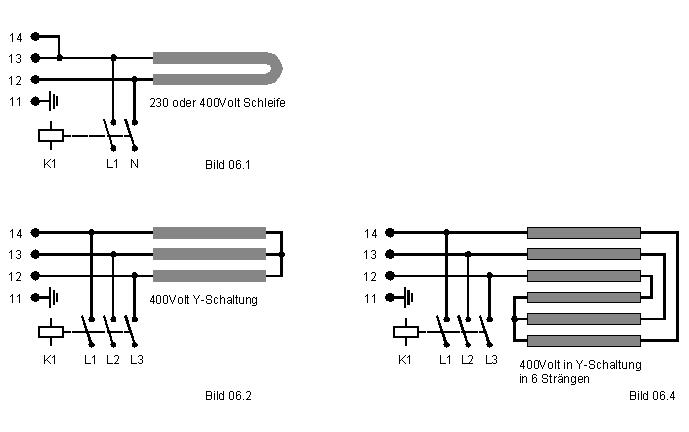

Funktion: Das Gerät wird im Ex-freien Raum installiert und verbessert Betriebssicherheit und Zuverlässigkeit einer elektrischen Beheizungssteuerung. Es kann ein- bis dreiphasig betriebene Heizleitungen in der Heizpause überwachen. Beschädigungen an Heizleitungen entstehen häufig in längeren Betriebspausen oder nach Reparaturen und werden bei Wiederinbetriebnahme sofort zuverlässig erkannt.
- Leitungsbruch: bei Widerstand >1 kOhm
- Erdschluss: Ableitstrom >20 mA
- Steuereingang vom Thermostat: 230 V AC
- Ansteuerung Hauptschütz: potentialfreier Schließer 3 A, 240 V AC
- Externe Störmeldung: potentialfreier Schließer 3 A, 240 V AC
- Schutzart: IP20 EN60529
- Abmessungen: B 45 × H 75 × T 110 mm
- Gewicht: ca. 280 g

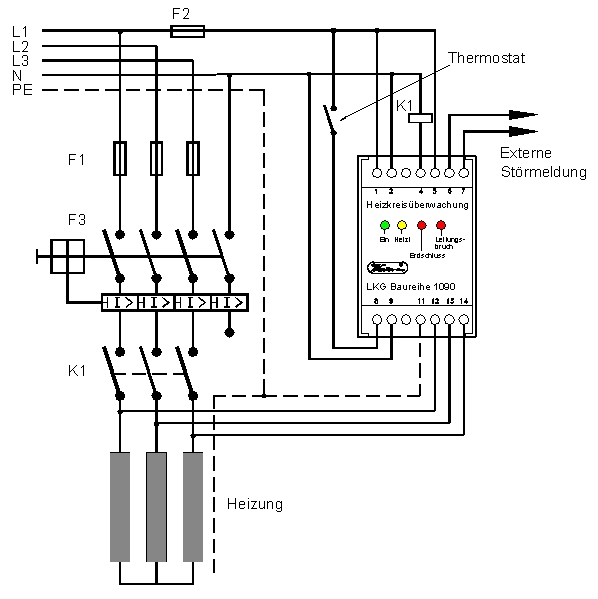

Verhalten im normalen Betrieb: Eine grüne LED zeigt die Betriebsbereitschaft an. Liegt das Steuersignal vom Zweipunktregler/Thermostat an und ist die Heizung eingeschaltet, leitet das LKG diese Funktion an das Hauptschütz weiter und schaltet den Heizkreis ein (Anzeige durch gelbe LED). Wird die Solltemperatur erreicht, schaltet der Regler in den inaktiven Zustand; das LKG geht verzögert in den Überwachungsmodus über und legt eine Prüfkleinspannung an die Heizleitung.
Verhalten im gestörten Betrieb: Unterschreitet der Prüfstrom einen Grenzwert (Leitungswiderstand >1 kOhm), signalisiert die rote LED „Leitungsbruch“, das Störmelderelais fällt ab und das Einschalten des Hauptschützes wird unterbunden. Zugleich wird der über die Mantelisolation zum PE fließende Strom auf max. ca. 20 mA überwacht; bei Überschreitung leuchtet die rote Anzeige „Erdschluss“, das Störmelderelais fällt ab und das Hauptschütz bleibt gesperrt. Solange ein Fehlerzustand anliegt, kann die Heizung nicht aktiviert werden.
