Ex- Beheizungssteuerung FRBL-3 Baureihe 1076
Produktdetails
Das FRBL-3 ist eine Weiterentwicklung des FRBL-2. In der Beheizungssteuerung FRBL-3 sind Temperaturregler, Temperaturbegrenzer und Leistungsteil – einschließlich allpolig schaltendem Hauptschütz und Leistungsregelung – integriert. Das Leistungsteil ermöglicht durch Vollwellen- oder Phasenanschnittsteuerung eine Leistungsanpassung; die Betriebsart kann jederzeit umgeschaltet werden.
Die Längen von Heizleitungen mit Festwiderstand können in weiten Bereichen frei gewählt werden, eine exakte Berechnung ist nicht erforderlich. So ergibt sich bei niedrigeren Kosten eine größere Gestaltungsfreiheit als bei selbstlimitierenden Heizleitungen. Bestehende Heizkreise lassen sich bei gleicher spezifischer Leistung (W/m) in der Länge ändern; ebenso kann die Heizleistung bei unveränderter Länge erhöht oder verringert werden.
- Anwendungsbereich: II 2 G Ex e ib mb [ib Gb] IIC T4 Gb · II D Ex tb IIIC T105°C Db
- Temperaturregler: Einstellbereich 0…450 °C
- Temperaturbegrenzer: Einstellbereich 0…450 °C
- Leistungsteil: 100–240 V / 30 A / 6,8 kW, wählbar zwischen Vollwellen- oder Phasenanschnittbetrieb

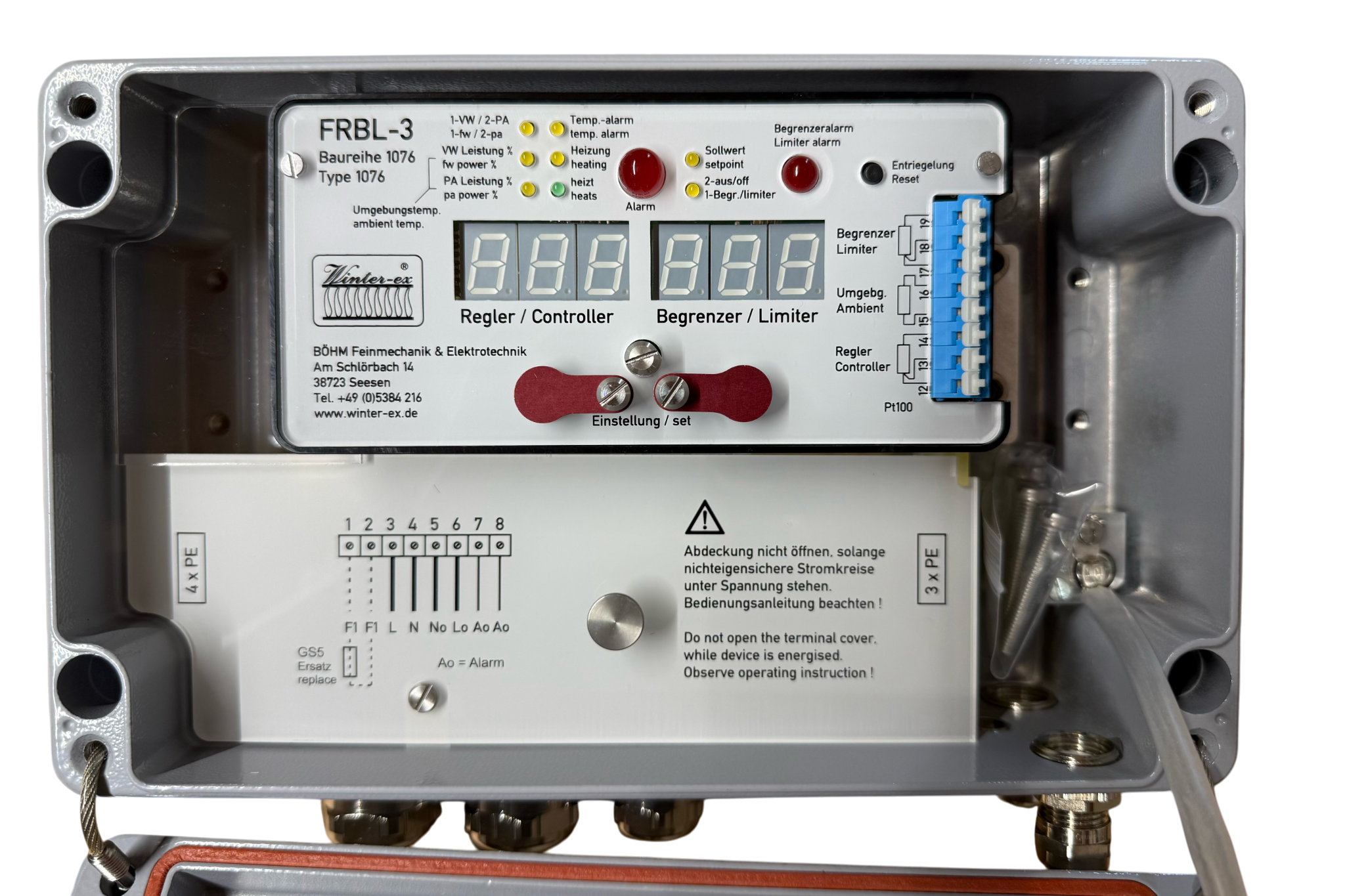

- Modulbauweise: Steuerungsmodul vor Ort ohne Demontage des Gehäuses austauschbar
- Temperaturfühler: Pt100 für Regler und Begrenzer über eigensicheren Meßstromkreis (kein Ex-Temperaturfühler nötig)
- Einstellung in gasexplosionsgefährdeten Bereichen: während des Betriebs in Ex-Zone 1 erlaubt
- Einstellung im Bereich mit brennbarem Staub: Gehäuse darf bei explosionsfähigen Staubatmosphären nicht geöffnet werden
- Entriegelung Begrenzer: über einen Taster
- Externe Störmeldung: potentialfreier Wechsler 5 A, 250 V AC, 100 VA oder 5 A, 24 V DC, 100 W
- Schutzart: IP66 EN60529
- Abmessungen / Gewicht: Art.-Nr. 1076-000, L 260 × B 160 × H 108 mm, 4,1 kg

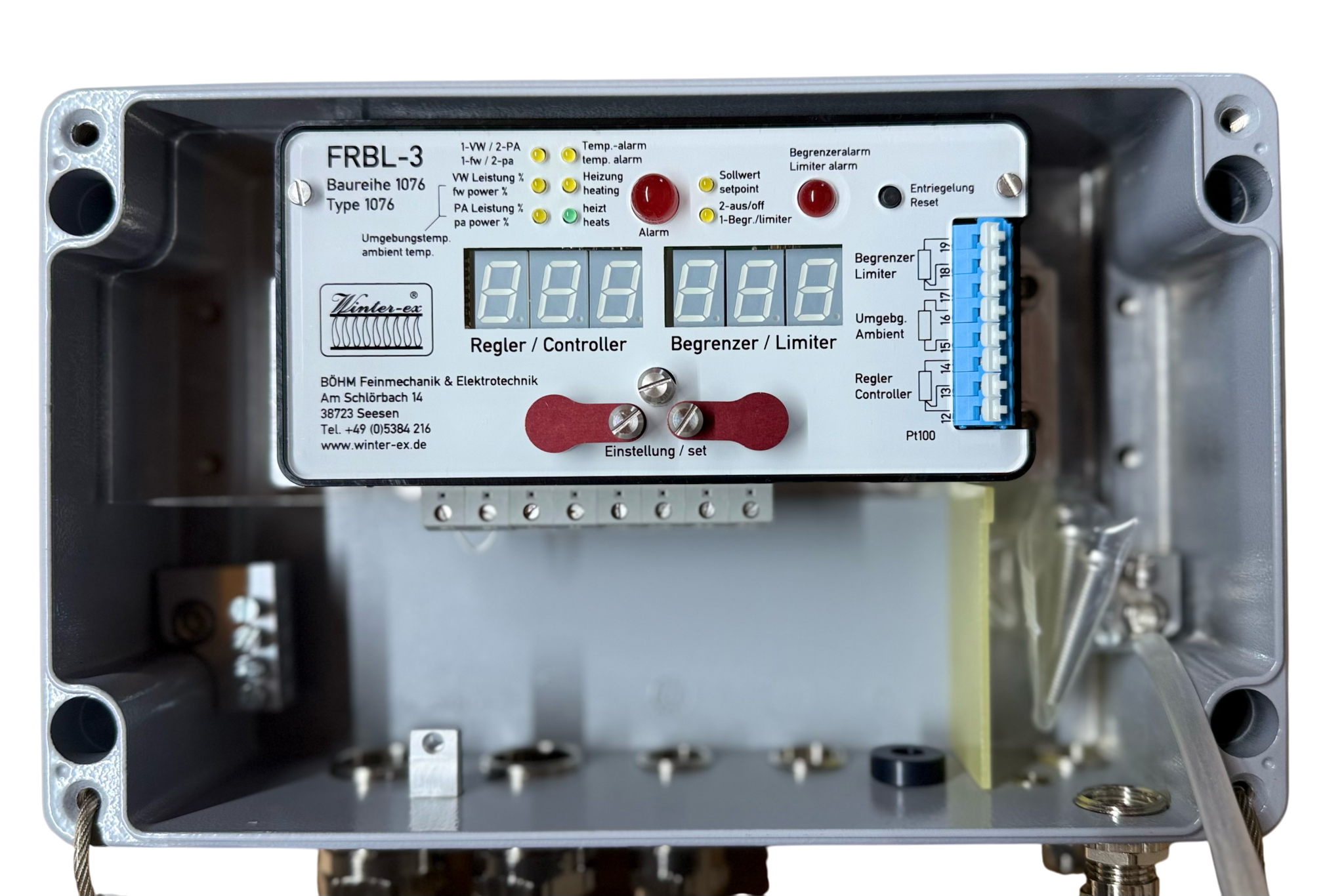

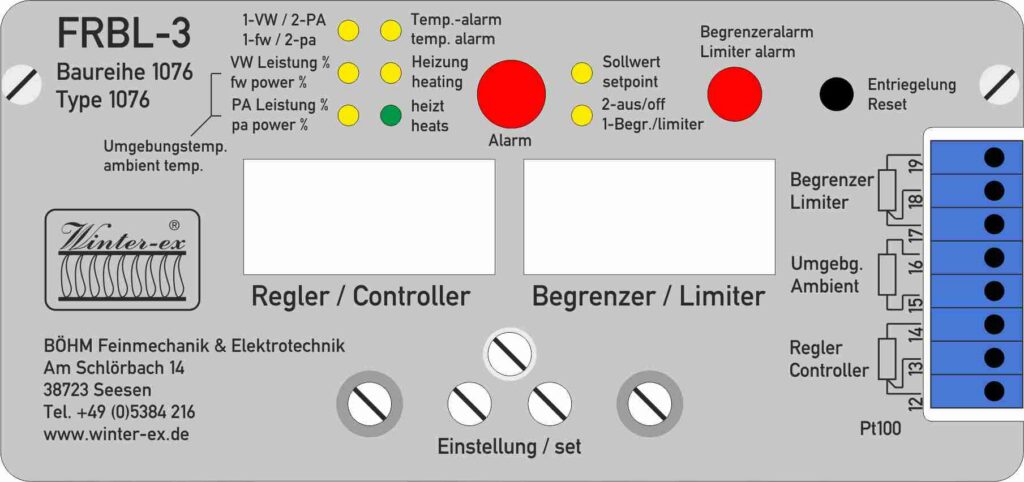

Einfache Bedienung: Die Bedienung der beiden Funktionseinheiten erfolgt mit je einem Drehencoder. Jeder Einstellwert ist durch eine zugeordnete gelbe Status-LED erkennbar.

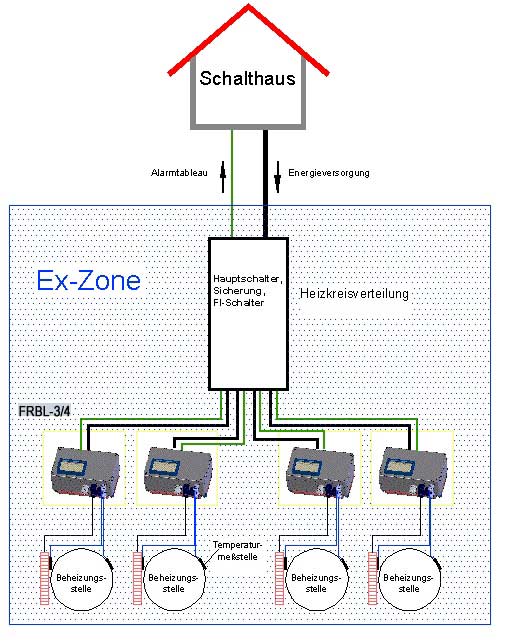

Energieversorgung: Beispiel – die Energieversorgung kann über eine Feldverteilung erfolgen.

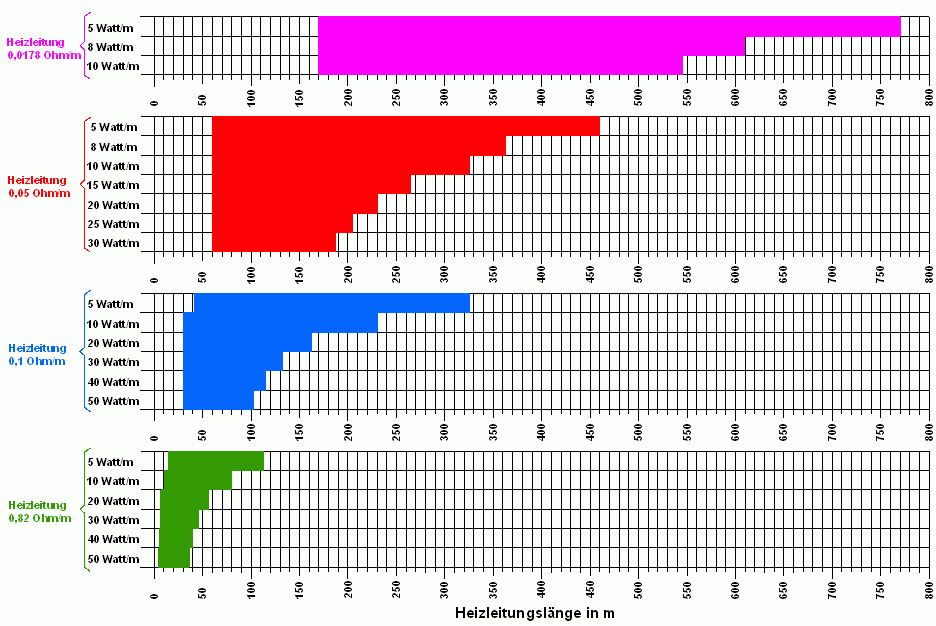

Heizleitungsauswahl: Der große Längenspielraum bei gleichbleibender spezifischer Leistung (W/m) erlaubt es, einen projektierten Heizkreis ohne Leistungsänderung zu verkürzen oder zu verlängern. Beispiel: Bei 160 m Länge und 20 W/m lässt sich die Heizleitung ohne Änderung der Heizleistung um 70 m verlängern bzw. um 100 m kürzen; die Leistung ist zwischen 5…30 W/m frei wählbar. (Angaben ohne Gewähr.)
