Elektronischer Temperaturregler ETRA 2 Ex-ib Baureihe 1047
Elektronischer Zweipunkt-Temperaturregler mit Tiefalarm für den Ex-freien Bereich – eigensicherer Pt100-Messkreis, ATEX-konform.
Produktdetails
Elektronische Temperaturregler ETRA 2 Ex-ib der Baureihe 1047 dienen in Verbindung mit Widerstandsthermometern zur Regelung von Betriebseinrichtungen, die in explosionsgefährdeten Räumen arbeiten. Das Widerstandsthermometer wird im Ex-Bereich installiert und ist Bestandteil des eigensicheren Stromkreises.
Der Temperatursollwert wird mittels Einstellpotentiometer P1 eingestellt, der Tiefalarmsollwert mittels Einstellpotentiometer P2.
Ex-Schutz gemäß RL 2014/34/EU, EN 60079-0:2006, EN 60079-11:2007; EMV-Prüfung NAMUR NE21.
- Anwendungsbereich: II (2) G [Ex ib] IIC/IIB
- Netzanschluss: Weitbereichsnetzteil 24–265 V AC/DC
- Meßbereich: 0…450 °C
- Temperaturfühler: Pt100 in 3- oder 2-Leiterschaltung über eigensicheren Meßstromkreis (kein Ex-Temperaturfühler nötig)
- Temperaturregler und Tiefalarmfunktion: zur Erfassung beider Messwerte ist nur ein Temperaturfühler nötig
- Temperaturanzeige und Fehlermeldung: mittels 7-Segment-Anzeige
- Tiefalarm: unabhängig vom Heiztemperatursollwert einstellbar
- Relaisstellungsanzeige: Schaltstellungsanzeige der Relaiskontakte mittels LEDs
- Relaisausgang Temperaturregler und Tiefalarm: je ein Wechsler; Höchstwerte 250 V AC, 5 A, 100 VA oder 48 V DC, 1 A oder 24 V DC, 5 A, 100 W
- Schutzart: IP20 EN60529
- Abmessungen: B 55 × H 75 × T 110 mm
- Gewicht: ca. 260 g
Einstellung: Der Temperatursollwert wird über das Einstellpotentiometer P1, der Tiefalarmsollwert über P2 eingestellt.

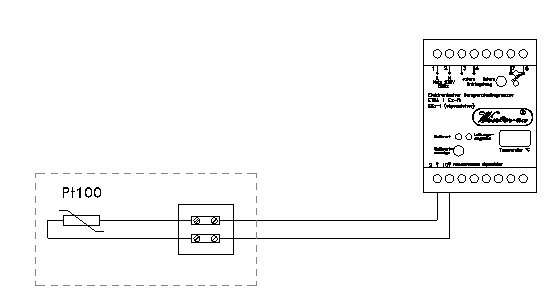

Anschluss des Temperaturfühlers (Beispiel Pt100): Der Anschluss kann in 2- oder 3-Leiterschaltung erfolgen.
